VOCs冷凝回收系統

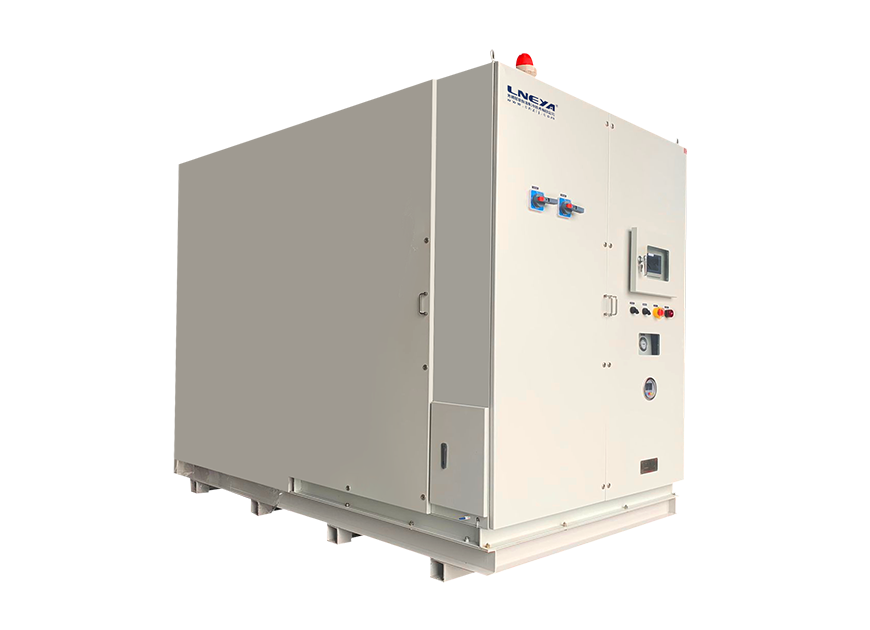

VOCs冷凝回收裝置
2047
應用于氣體冷凝液化回收。將VOCS氣體或其他電子氣體通過引風機接入到設備，通過降低溫度液化捕集分離到收集罐中，其他氣體排放，從而實現氣體的冷凝捕集收。
VOCs冷凝捕集回收
應?于?體冷凝液化回收。將VOCS?體或其他電??體通過引?機接?到設備，通過降低溫度液化捕集分離到收集罐中，其他?體排放，從?實現?體的冷凝捕集回收。
?體換熱系統耐壓8bar，可定制耐壓25bar換熱冷箱；溫度范圍從-40℃~-75℃，可以滿?不同溫度；蒸發器選?板式換熱器，體積?，停留時間?、效率?；采?丹佛斯膨脹閥、艾默?電?膨脹閥，控制精度?；采?西??PLC，7?彩?觸摸屏顯?，進??動化控制操作，并具備溫度、壓?曲線顯?、溫度記錄U盤、故障報jing記錄；整機安裝，在??已將系統測試完畢，??只需要將載冷劑管路、冷卻?管路安裝完畢就可運?；??測試：每臺設備均在??帶負載測試不?于12?時；
| 型號 | YQH-7515 / YQH-7515W | YQH-7515EX1 / YQH-7515WEX1 | YQH-7530 / YQH-7530W | YQH-7530EX1 / YQH-7530WEX1 | YQH-7550 / YQH-7550WEX1 | YQH-7550EX1 / YQH-7550WEX1 |
| 氣體流量 | 15m3/h | 15m3/h | 30m3/h | 30m3/h | 50m3/h | 50m3/h |
| 最低溫度 | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ |
| 第一級溫度 | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ |
| 冷箱承壓 | 8bar | 8bar | 8bar | 8bar | 8bar | 8bar |
| 換熱面積 | 1.5m2*2 | 1.5m2*2 | 3m2*2 | 3m2*2 | 5m2*2 | 5m2*2 |
| 換熱器材質 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| 壓力監控 | 一二級蒸發捕集器進出口防冰堵壓力監控保護 | |||||
| 化霜控制 | 可根據壓力監控，進行化霜控制 | |||||
| 氣進出口徑 | DN25 PN16 | DN25 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 |
| 回收液儲罐 | 7L? 可選配安裝回收輸送泵 | 10L? 可選配安裝回收輸送泵 | 15L 可選配安裝回收輸送泵 | |||
| 排液口口徑 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 |
| 控制系統 | 西門子PLC | |||||
| 顯示與記錄 | 7寸彩色觸摸屏 | |||||
| 壓縮機 | 艾默生谷輪渦旋柔性壓縮機? （防爆為環氧樹脂封裝處理） | |||||
| 電源? 380V 50HZ? MAX | 3KW | 3KW | 5KW | 5KW | 8KW | 8KW |
| 尺寸 | 650*850*1850 | 900*850*1850 | 800*1200*1850 | 1000*1400*1950 | 1000*1500*1850 | 1000*1700*1950 |
| 冷卻水（水冷設備）25度 | 1300L/H 1BAR~4BAR? G3/4 | 1800L/H? 1BAR~4BAR? G3/4 | 3000L/H? 1BAR~4BAR? G3/4 | |||
所有設備額定測試條件：?球溫度：20℃；濕球溫度：16℃。進?溫度：20℃；出?溫度：25℃。
