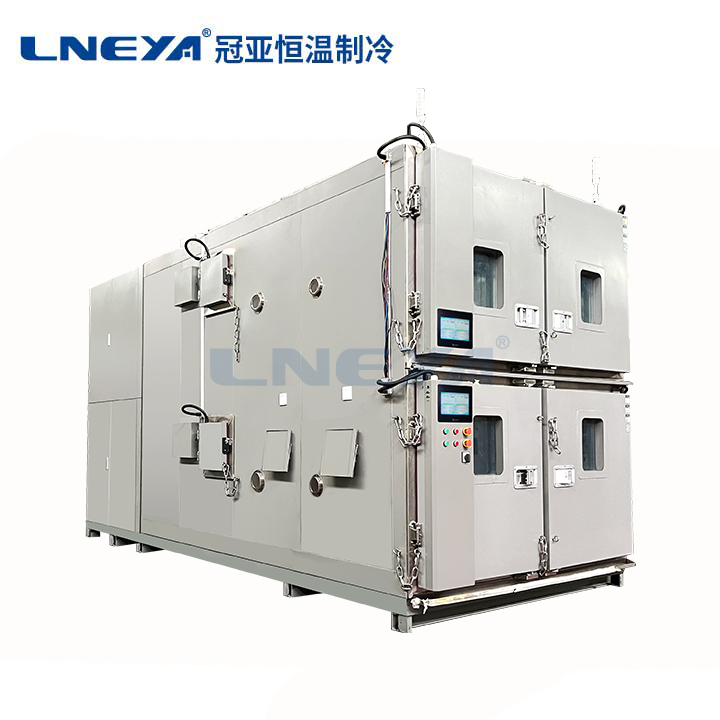

本設備結合高低溫試驗箱與防凍液制冷加熱流量系統，為新能源汽車電池包等提供高溫低溫防凍液及防凍液的流量、壓力控制和1000L高低溫試驗環境。可以實現電池包等處于高度環境中做試驗，并且為電池包提供高溫、低溫、控制流量、壓力等需求。溫度實現-40度~130度防凍液溫度，防凍液流量控制2~20L/min ，環境箱提供-45度~100度。
| 型號 | GD-9M-2-B-KRYCH | GD-1000-B-KRYCH | |||
| 溫度范圍 | -40℃～100℃ 防凍液 |
-40℃～100℃ 試驗箱 |
-40℃～100℃ 防凍液 |
-40℃～100℃ 試驗箱 |
|
| 防凍液流量控制 | 1L/min~40L/min | 1L/min~10L/min | |||
| 防凍液流量控制精度 | ±0.2L/min | ±0.2L/min | |||
| 防凍液壓力 | 測量顯示進出液口壓力及在觸摸屏上顯示壓力 | ||||
| 試驗箱尺寸(W*H*D) | 上層腔體 cm | 220*322*120 | 單個腔體： 100*100*100 | ||
| 上層腔體 cm | 220*322*110 | ||||
| 加熱功率 | 15kW | 14kW | 7.5kW | 6kW | |
| 制冷量 防凍液 |
135℃ | 15kW | 7.5kW | ||
| 20°℃ | 15kW | 7.5kW | |||
| 0℃ | 15kW | 7.5kW | |||
| -20℃ | 10kW | 4.5kW | |||
| -35℃ | 4kW | 1.8kW | |||
| 試驗箱 | 升溫速率 | +25～+100℃≥±2℃/Min??? （空載、全程平均） （5~25℃可定制） | |||
| 降溫速率 | +25～-40℃≥1℃/Min?????? （空載、全程平均） （5~25℃可定制） | ||||
| 防凍液溫控精度 | ±0.1℃ | ||||
| 高低溫腔溫度均勻度 | ≤1℃（空載） | ||||
| 循環風量 | 5000m3/h | 2500m3/h | |||
| 控制方式 | 分段模糊PID算法控制 | ||||
| 通信協議接口 | CAN/TCP/RS485 | ||||
| 設備內部溫度反饋 | 設備箱體內部溫度、制冷系統冷凝溫度、壓縮機吸氣溫度、冷卻水溫度(水冷設備有) | ||||
| 高溫降溫模塊 | 可以從高溫100℃降溫 | ||||
| 循環泵 | 采用磁力驅動泵 | ||||
| 壓縮機 | 品牌壓縮機(變頻) | ||||
| 蒸發器 | 板式/翅片式換熱器 | ||||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥過濾器、油分離器等 | ||||
| 節流方式 | 電子膨脹閥 | ||||
| 制冷劑 | R125/R404A | ||||
| 安全防護 | 相序斷相保護器、冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||
| 水冷冷凝器 | 套/殼管式換熱器 | ||||
| 操作面板 | 10寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | 7寸彩色觸摸屏 | |||
| 內部預留防凍液接口 | ZG3/4 | ZG3/8 | |||
| 冷卻水20℃ | 25m3/H | 7m3/H | |||
| 外型尺寸(W*H*D) cm | 240*560*285 | 120*205*205 | |||
| 內底板承重 | 1500kg | 120kg | |||
