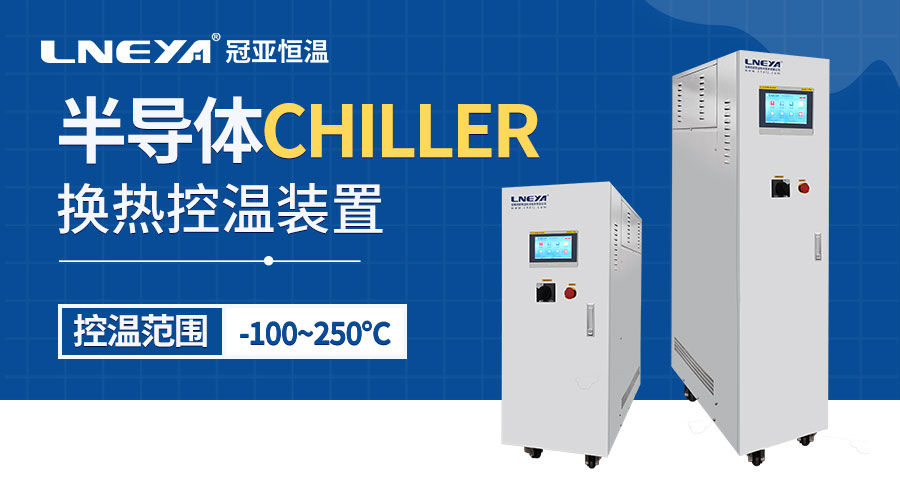

半導體涂膠顯影工藝是光刻流程的關鍵環節之一，涂膠顯影冷水機通過準確的溫度調節與穩定的熱交換機制，為這一過程提供基礎保障，其工作原理與應用特性適配涂膠顯影的技術需求。
一、溫度控制的核心機制
涂膠顯影冷水機的控溫能力基于閉環制冷循環與介質循環的協同運作。在制冷回路中，壓縮機將制冷劑壓縮為高溫高壓氣體，經冷凝器冷卻液化后，通過電子膨脹閥減壓形成低溫低壓液體。低溫液體進入蒸發器，吸收循環介質的熱量使其降溫，隨后循環介質被輸送至涂膠顯影設備的溫控模塊，帶走設備運行產生的熱量。這一過程中，單介質控溫技術可實現較寬范圍的連續溫度調節，無需更換介質即可滿足涂膠與顯影環節的不同需求。
循環介質回路采用全密閉設計，搭配磁力驅動泵避免泄漏風險，確保光刻膠等材料不受影響。系統通過氦檢測與長時間連續運行測試，保障運行過程中的密封性，同時在低溫狀態下自動補充介質，防止因體積收縮導致的流量波動，維持穩定的換熱效率。
二、與涂膠顯影設備的協同原理
涂膠過程中，光刻膠的涂布均勻性與溫度密切相關，要求冷水機的控溫精度達到較高水平。冷水機通過PLC控制器與多種算法實現動態調節：溫度傳感器實時采集循環介質的進出口溫度，數據反饋至控制系統后，系統根據偏差值調整壓縮機功率與電子膨脹閥開度，確保介質溫度穩定。當涂膠機的涂布平臺因持續運行溫度升高時，冷水機能快速響應并調整制冷量，維持平臺溫度的穩定，避免光刻膠黏度變化影響涂布厚度。
顯影環節中，顯影液的化學反應速率對溫度要求較高，冷水機可通過變頻泵調節介質流量與壓力，適配不同顯影槽的散熱需求。部分冷水機采用“一拖多”設計，一臺主機可同時控制涂膠模塊與顯影模塊的溫度，各模塊的溫度參數單獨調節，滿足工藝差異化需求。
三、適配涂膠顯影環境的設計特性
涂膠顯影車間的潔凈度要求較高，冷水機的材質選擇與結構設計需符合相關標準。管路內部采用不銹鋼、陶瓷等惰性材料，避免介質污染；外殼采用光滑易清潔的表面處理，減少粉塵附著。同時，設備的換熱器選用微通道或板式設計，體積緊湊且便于集成到涂膠顯影設備內部。
針對涂膠顯影設備的快速啟停需求，冷水機具備快速響應能力。其壓縮機與泵組支持短時間內的負荷調整，在設備啟動時迅速達到設定溫度，在停機時妥善處理殘留介質，避免因溫度驟變導致的設備損傷。此外，冷水機配備完善的安全保護功能，如壓力保護、過載保護等，可在異常情況時及時停機，防止故障擴大影響涂膠顯影工藝。
四、數據監控與工藝追溯支持
涂膠顯影工藝對參數追溯有嚴格要求，冷水機配備相應的監控與記錄功能。通過彩色觸摸屏實時顯示溫度曲線、流量、壓力等參數，支持?jǐn)?shù)據導出與存儲，便于工藝分析與追溯。
涂膠顯影冷水機為半導體涂膠顯影行業提供了可靠的溫度保障，其技術特性直接對應涂膠顯影工藝對溫度穩定性、環境適應性的核心要求，是確保工藝精度與產品質量的重要設備。
