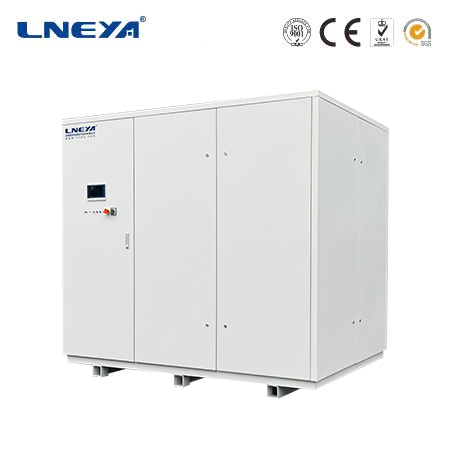

液冷CDU分配單元
利用液冷板熱交換對服務器內部主要熱源進行冷卻，減少風冷系統的使用
通過液冷CDU為直接接觸服務器發熱元件的冷板提供冷卻液循環，
省卻制冷系統的能耗，
實現降低PUE的目的
| 型號 | ZLFQ-15 | ZLFQ-25 | ZLFQ-50 | ZLFQ-75 | ZLFQ-100 | ZLFQ-150 | |||||
| 溫度范圍 | 冷卻水溫度+5℃～35℃ | ||||||||||
| 冷卻水 | 5℃~30℃ 采用西門子/霍尼韋爾調節閥控制冷卻水流量 | ||||||||||
| 控溫精度 | ±0.2℃ | ±0.5℃ | |||||||||
| 流量控制 | 10～25L/min | 25～50L/min | 40～110L/min | 70～150L/min | 150～250L/min | 200～400L/min | |||||
| 流量控制采用變頻器調節，精度±0.3L/min | |||||||||||
| 制冷量（MAX） | 15kW | 25kW | 50kW | 75kW | 100kW | 150kW | |||||
| 儲液容積 | 15L | 30L | 60L | 100L | 150L | 200L | |||||
| 載冷劑 | 水、硅油、氟化液、乙二醇水溶液等 | ||||||||||
| 控制器 | PLC，模糊PID控制算法，具備串級控制算法 | ||||||||||
| 溫度控制 | 導熱介質出口溫度控制模式，具備串級控制算法 | ||||||||||
| 通信協議 | 以太網接口TCP/IP協議
RS485接口?modbus RTU協議 |
||||||||||
| 設備內部溫度反饋 | 設備導熱介質出口溫度、介質進口溫度、冷卻水溫度 | ||||||||||
| 水箱液位 | 進出口壓力傳感器檢測，冷卻水壓力檢測 | ||||||||||
| 介質管路 | SUS304 | ||||||||||
| 換熱器 | 板式換熱器，特別注意：需要使用清潔廠務水 | ||||||||||
| 操作面板 | 無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL?數據導出 | ||||||||||
| an全防護 | 具有自我診斷功能；相序斷相保護器；壓力保護，過載繼電器、熱保護裝置等多種an全保障功能。 | ||||||||||
| 進出接口尺寸 | G3/4 | G1 | G1 | DN32 | DN40 | DN50 | |||||
| 冷卻水接口 | G3/4 | G1 | DN40 | DN50 | DN50 | DN65 | |||||
| 冷卻方式 | 水冷，廠務水溫度低于設備所提供的的zui低溫度3℃以上，且水溫波動≤3℃ | ||||||||||
| 冷卻水流量7～20℃ | 2.5m3/h | 4m3/h | 8m3/h | 13m3/h | 17m3/h | 25m3/h | |||||
| 電源
380V 50HZ |
1kW | 1.5kW | 3kW | 4kW | 5kW | 6kW | |||||
| 外殼 | 冷軋板噴塑RAL7035 | ||||||||||
| 型號 | ZLFQ-200 | ZLFQ-250 | ZLFQ-300 | ZLFQ-400 | ZLFQ-500 |
| 溫度范圍 | 冷卻水溫度+5℃～35℃ | ||||
| 控溫精度 | ±0.5℃ | ||||
| 流量控制 | 15～30m3/h | 20～35m3/h | 25～40m3/h | 30～60m3/h | 40～70m3/h |
| 流量控制采用變頻器調節 | |||||
| 制冷量（MAX） | 200kW | 250kW | 300kW | 400kW | 500kW |
| 儲液容積 | 250L | 300L | 600L | 1000L | 1200L |
| 制冷系統 | 廠務水與載冷劑換熱，載冷劑為發熱設備提供冷量 | ||||
| 載冷劑 | 水、硅油、氟化液、乙二醇水溶液等 | ||||
| 控制器 | PLC，模糊PID控制算法，具備串級控制算法 | ||||
| 溫度控制 | 導熱介質出口溫度控制模式 | ||||
| 通信協議 | 以太網接口TCP/IP協議
RS485接口?modbus RTU協議 |
||||
| 設備內部溫度反饋 | 設備導熱介質出口溫度、介質進口溫度、冷卻水溫度 | ||||
| 水箱液位 | 壓力傳感器實時監測 | ||||
| 介質管路 | SUS304 | ||||
| 系統壓力 | 采用壓力傳感器檢測顯示在觸摸屏上 | ||||
| 換熱器 | 板式換熱器，特別注意：需要使用清潔廠務水 | ||||
| 操作面板 | 無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL?數據導出 | ||||
| an全防護 | 具有自我診斷功能；相序斷相保護器；壓力保護，過載繼電器、熱保護裝置等多種an全保障功能。 | ||||
| 進出接口尺寸 | DN65 | DN65 | DN65 | DN80 | DN80 |
| 冷卻水接口 | DN80 | DN80 | DN100 | DN100 | DN125 |
| 冷卻方式 | 水冷，廠務水溫度低于設備所提供的的zui低溫度3℃以上，且水溫波動≤3℃ | ||||
| 冷卻水流量7～20℃ | 34m3/h | 43m3/h | 51m3/h | 69m3/h | 86m3/h |
| 電源380V 50HZ | 7kW | 7kW | 8kW | 9kW | 13kW |
| 外殼 | 冷軋板噴塑RAL7035 | ||||
