什么是表面精度？什么是光潔度？
在光學元件制造生產的過程中，尤其是濾光片，我們經常遇到幾個關于光學鏡片的一些參數，比如表面精度與光潔度，為此我們?yōu)榇蠹易鲆粋€簡單的科普認識，方便大家對于這兩個術語做一個基本的認識，以便在采購或設計濾光片時做出更合適的決策。

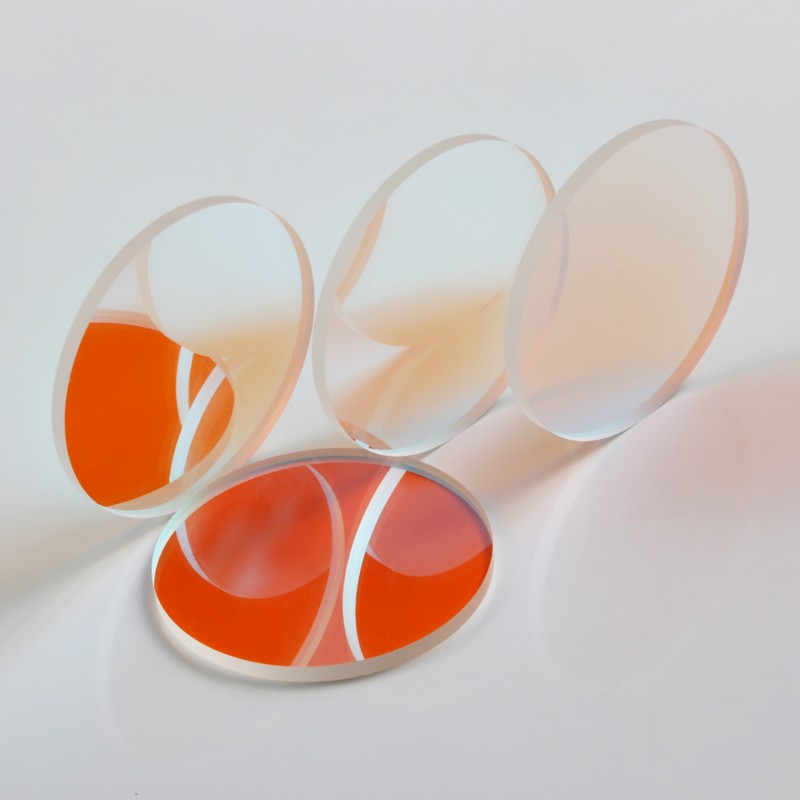

（激埃特原創圖片）
表面精度（Surface Figure Accuracy），指光學表面的宏觀幾何形狀與理想設計形狀的偏差（如平面度、球面度、非球面度等），反映整體面型誤差，常見量化指標如PV值（峰谷值）、RMS值（均方根值）、干涉條紋數（如λ/4@633nm）。表面精度一般關注毫米至米級的幾何形狀誤差，其精度影響光束波前質量（如聚焦、準直）。
光潔度（Surface Finish/Roughness）是指表面微觀尺度的粗糙程度，描述亞微米級凹凸不平的分布特性，其量化指標：Ra（算術平均粗糙度）、Rq（均方根粗糙度）、Rz（最大峰谷高度），光潔度主要關注納米至微米級的微觀起伏，光潔度的好壞直接影響散射損耗與透射效率。
1.技術影響對比
| 參數 | 表面精度 | 光潔度 |
| 典型問題 | 光束畸變、光斑擴散、能量不均 | 散射損耗、透射率下降、雜散光干擾 |
| 測量工具 | 干涉儀、輪廓儀 | 原子力顯微鏡（AFM）、白光干涉儀 |
| 工藝控制 | 精密研磨、拋光、面型修正 | 超精密拋光、鍍膜應力管理 |
| 極限挑戰 | 大尺寸鏡片的面型一致性（如λ/50） | 超光滑表面（Ra＜0.1nm） |
2.濾光片應用中的協同作用
在強脈沖激光美容儀等場景中，表面精度和光潔度都會對其質量造成影響！
表面精度不足時，濾光片面型誤差導致光束發散，光斑能量密度分布不均，可能引發皮膚灼傷或療效不穩定。
例如，PV值超過λ/4（約158nm@633nm）時，光斑邊緣能量波動可達±20%。
當光潔度不足時，表面粗糙度過高（如Ra＞2nm）會增加短波長光的散射損耗（如515nm波段透射率下降10-15%），散射光可能干擾鄰近傳感器，導致能量監測失準。
3.協同案例：
若濾光片同時存在面型誤差（PV=λ/2）和粗糙度（Ra=5nm），在IPL脫毛應用中可能出現：
1. 光束擴散導致毛囊靶向能量不足（表面精度問題）；
2. 散射光被表皮吸收引發紅斑（光潔度問題）。

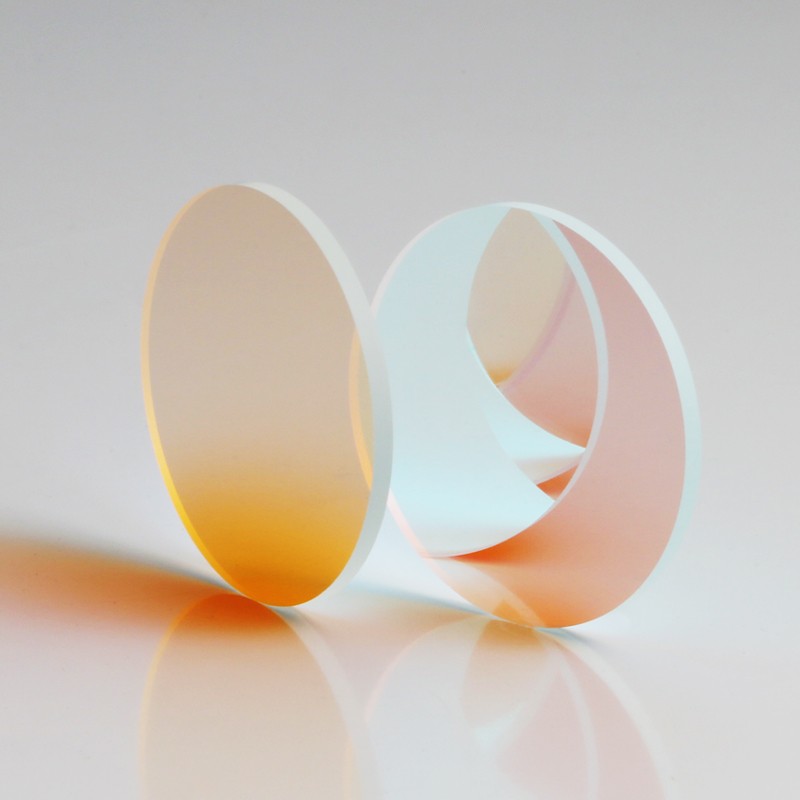

（激埃特原創圖片）
4. 制造工藝的分工
在制造加工時，對于表面精度控制和光潔度控制分為幾個階段！
表面精度控制
研磨階段：金剛石砂輪粗磨（平面度誤差±5μm）；
拋光階段：氧化鈰拋光液精拋（達到PV＜λ/4）；
面型檢測：激光干涉儀實時反饋修正。

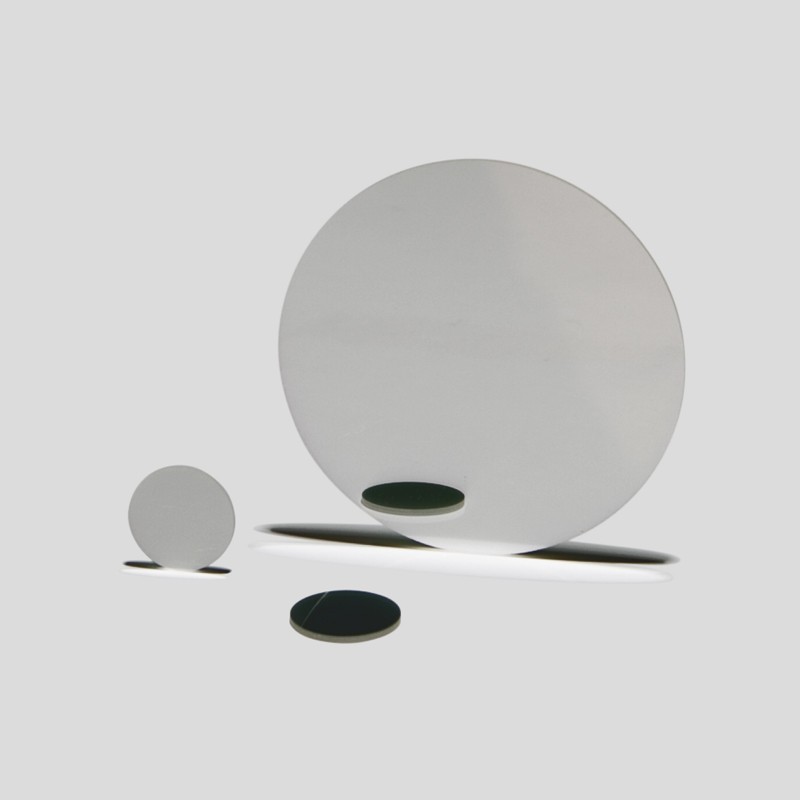

（激埃特原創圖片）
光潔度控制：
超精密拋光：離子束拋光或磁流變拋光（Ra＜0.5nm）；
鍍膜優化：硬質介質鍍膜減少表面缺陷放大效應；
潔凈封裝：百級無塵環境防止顆粒污染。
5. 行業標準對比
| 標準體系 | 表面精度要求 | 光潔度要求 |
| ISO 10110光學制圖 | 標注“3/”表示面型誤差（如3/2為λ/2） | “5/N×M”表示劃痕與麻點 |
| 美軍標MIL-PRF-13830 | 平面度分級A-B-C（A級最高） | 表面質量等級（60-40等） |
| 激光美容儀行業規范 | PV＜λ/[email protected] | Ra＜1nm |
6. 未來趨勢：納米級協同控制
隨著光學系統向超精密化發展，表面精度與光潔度的界限逐漸模糊：
超精密加工技術：離子束拋光同步優化面型精度（PV＜λ/20）與光潔度（Ra＜0.2nm）；
智能補償技術：利用自適應光學實時校正濾光片形變（如熱致面型畸變）；
表面功能化鍍層：自修復膜層減少劃痕對光潔度的長期影響。
精度與光潔度的“共生關系”
表面精度與光潔度如同光學濾光片的“骨骼”與“肌膚”——前者確保光路結構的準確性，后者保障能量傳輸?shù)母咝浴Ｔ诩す饷廊?、高能物理等尖端領域，二者缺一不可。理解其區別與關聯，不僅是技術選型的必修課，更是實現光學系統性能躍遷的關鍵認知。
